顶导向单座调节阀，结构紧凑，部件少、易维修。金属阀芯适用多种工作场合，达IV级泄漏标准，ZXPQ型软密封结构阀芯达VI级泄漏标准。阀体按流体力学原理设计成等截面低流阻流道，额定流量系数增大30%。可调范围大，固有可调比为50。执行机构采用多弹簧结构，高度减少30%、重量减轻30%。ZXPV型波纹管密封型调节阀，对移动的阀杆形成完全的密封，堵绝流体外漏。ZXPJ型调节阀带有保温夹套，用于流体冷却后易结晶、凝固造成堵塞的场合。

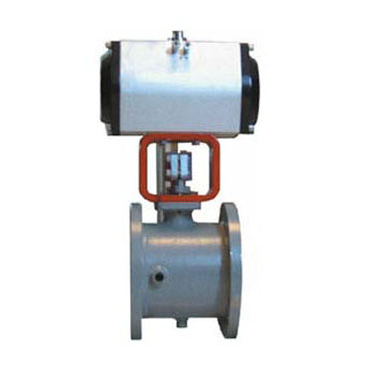

ZSHV系列气动V型调节球阀，球芯呈V型状，可实现线性调节，可调范围大。当阀门关闭时，V形缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结场合。适宜于控制纸浆、污水，含有纤维和颗粒固体悬浊介质及粉粒状介质。配用的ZGH系列汽缸活塞式执行机构，结构简单，输出力矩大。本系列球阀按密封性能分为软密封和硬密封；按调节方式分为调节型和切断型，切断型按作用型式分为单作用式和双作用式，调节型为双作用式。单作用式的独特优点是一旦动力源故障，球阀将按控制系统的要求自动处于关
公称通径DN（mm）
20
25
32
40
50
65
80
100
125
150
200
（10）
（12）
（15）
（20）
额定流量系数
KV
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
1.6
2.5
4.0
6.3
10
16
63
160
250
400
630
额定行程L（mm）
60
膜片有效面积Ae（cm2）
280
600
1000
信号范围Pr（KPa）
20~100、40~200
气源压力Ps（MPa）
0.14~0.4
固有流量特性
直线、等百分比
固有可调比
允许泄漏量
硬阀座：IV级（10-4阀额定容量） 软阀座：VI级
公称压力PN（MPa）
1.0、1.6、4.0、6.4
工作温度t（℃）
常温型
-20~200、-40~240、-60~250
散热型
-40~450、-60~450
高温型
450~560
低温型
-60~-100、-100~-200、-200~-250
